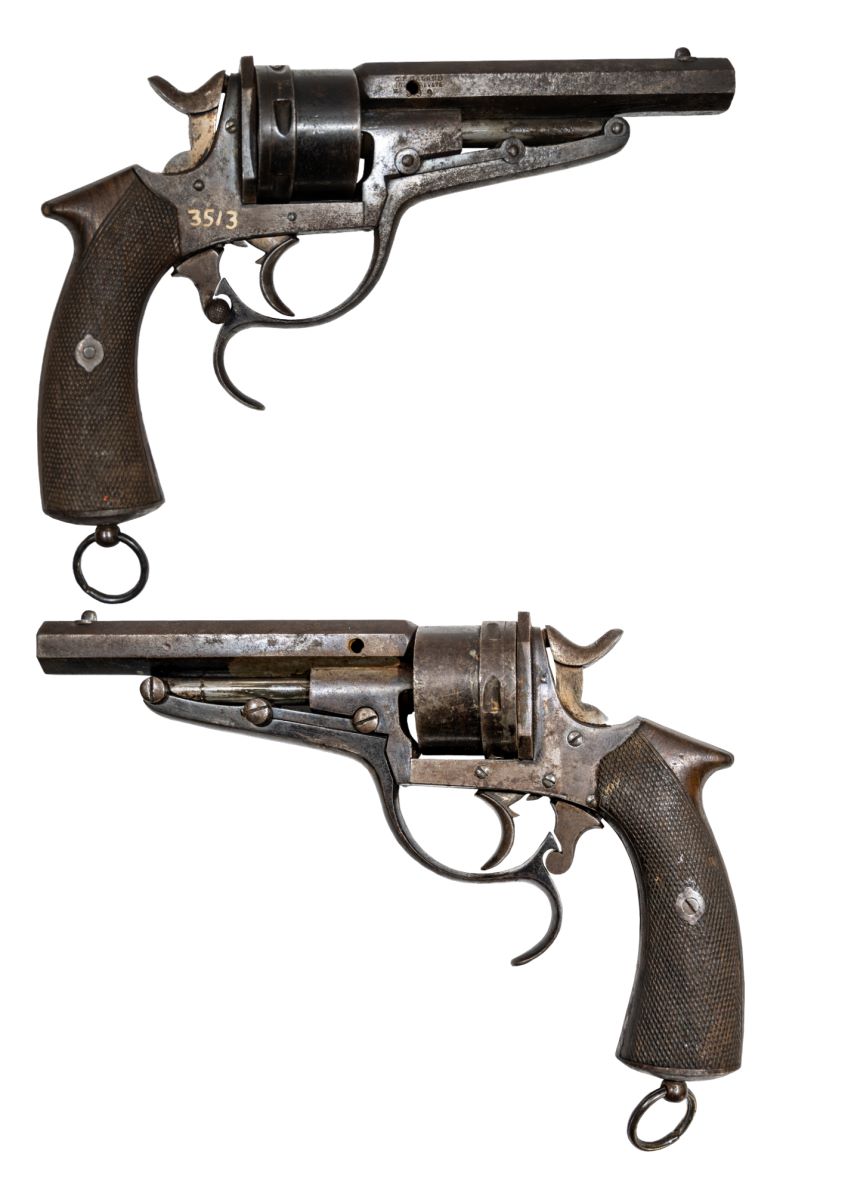

Revolver cu percuție centrală și acțiune dublă, cal. 12 mm

Charles François Galand

Revolver Galand model 1870/1872 (cele două modele sunt aproape identice) cu acțiune dublă, extractor automat și sistem cu percuție centrală, calibru 12 mm. Țeavă de formă octogonală, ghintuită cu 12 ghinturi adânci în direcția mișcării acelor de ceasornic, prevăzută în partea din față cu un cui al cătării (țel, conform terminologiei epocii) îmbinat în coadă de rândunică, la care s-au aplicat post-producție trei găuri cu scopul scoaterii armei din funcțiune. Butoiaș cu locașuri pentru șase cartușe, fabricat dintr-un bloc de oțel, având în spate un obturator din oțel față de care se mișcă sincron, permițând blocarea și ejectarea cartușelor. În partea din spate a obturatorului se află o rotiță zimțată care asigură rotația sincronizată a butoiașului butoiașului la armarea cocoșului și apăsarea trăgaciului. Cadru (fremă) din două părți, îmbinate sub baza țevii, componentele armei fiind prinse de acesta cu șuruburi rotunjite la capăt. În spatele obturatorului se află o platină din oțel de formă hexagonală neregulată (alungită) cu rolul de închizător al camerei cartușului ce urma să fie tras, având în partea superioară o crestătură cu rol de umeri ai cătării, constituind împreună cu țelul sistemul de ochire al armei. Garda trăgaciului este formată din două părți și se poate desface cu ajutorul unui cui poziționat în dreapta sa, ulterior arma culisând longitudinal cu ajutorul unui levier prins în capătul superior de axul butoiașului. Mâner cu plăsele din lemn de nuc lăcuit, fixat în cadru pe șine cu șuruburi și șaibe, având în capătul inferior un inel prins prin înșurubare cu rolul de prindere a unui șnur. Prezintă incizii diagonale pe mâner, cuiul de pe garda trăgaciului și capătul din spate al cocoșului (în cazul ultimei piese, inciziile se află în interiorul unei siluete vegetale – floare de lalea), cu scop estetic și de îmbunătățire a aderenței. Cuprinde următoarele marcaje poansonate: pe partea dreaptă a țevii: C.F. GALAND/INV. BREVETÉ/NO 899
